云枢擎天汇聚交换机

云枢擎天汇聚交换机

【S5900系列】



Product Overview

产品概述


S5900系列交换机是南京米好信息安全有限公司面向下一代IP城域网、大型园区网、企业网推出的新一代汇聚万兆交换机。该产品基于国产CPU、国产交换芯片设计,采用业界先进的硬件架构,搭载YSQT自主知识产权的YSQTOS操作系统,在提供高性能的L2/L3/L4线速交换服务基础上,进一步融合了IPv6、MPLSVPN、网络安全、等多种网络业务,结合不间断升级、不间断转发、优雅重启、冗余保护等多种高可靠性技术,从而保证了网络最长时间的不间断通信能力。










功能特性Features


-先进的硬件架构设计,业界领先的强大处理能力-

■在 1U 盒式交换机上, 实现 24 个千兆+6 个万兆的高端口密度, 搭载高性能的 ASIC 交换芯片,可配置拓展接口卡,满足各种复杂场景的应用需求。

-创新的 VSS 虚拟化集群交换技术-

■S5900-24T6X 交换机支持米好创新的 BVSS(YSQT Virtual Switch System)虚拟化集群交换技术,可以将多台物理设备虚拟化为逻辑上的一台设备,其虚拟系统的性能、可靠性、及管理相比于独立的物理设备具有无与伦比的优越性。

■性能翻倍:虚拟化系统可以充分利用物理设备间的每一条链路,避免传统组网模型生成树协议对链路的阻塞,物尽其用,性能翻倍,最大程度保护原有链路投资。

■高可靠性:基于先进的分布式处理技术,通过高效的跨物理设备链路聚合功能,实现逻辑控制平面、业务控制平面和业务数据平面的三平面分离,提供不间断的三层路由转发,避免了单点故障所造成的业务中断,极大地提高了虚拟系统的可靠性。

■易管理:整个虚拟系统实现单一 IP 统一管理,实际物理设备对用户透明,简化了对网络设备和网络拓扑的管理,大大提高了网络运营效率,从而有效降低运营维护成本。

-运营级的高可靠性-

■基于 HPS(Hitless Protection System)无中断保护系统,S5900-24T6X 交换机的关键器件,如电源模块均为双备份、可热插拔,支持故障时无缝切换,无需人工干预。

■S5900-24T6X 交换机支持 STP/RSTP/MSTP 协议,支持 VRRP 协议,同时支持环网保护,双上行主备链路保护,LACP 链路聚合等简单高效的冗余保护机制。

■支持 ISSU(In-Service Software Upgrade)业务不中断系统升级,保证系统升级时用户数据的不间断转发。

■超高精度的 BFD 双向链路检测机制,通过和二、三层协议的联动,实现毫秒级的故障检测及业务恢复,极大程度地提高了网络系统的可靠性。

■完善的以太网 OAM 机制,支持 802.3ah、802.1ag 和 ITU-Y.1731,通过对网络运行状态的实时监控,实现对故障的快速检测与定位。

■S5900-24T6X 交换机软硬件的高可靠性设计,满足电信级业务 50ms 的故障恢复时间要求,真正做到了运营级核心设备 5 个 9(99.999%)的高可靠性。

-丰富的业务特性-

■完善的二、三层组播路由协议,满足 IPTV、多终端的高清视频监控和高清视频会议的接入需求;

■齐备的三层路由协议,超大的路由表容量,满足各种类型的网络互联需求,可组建超大型的园区网、企业网和行业用户专网。

■全面支持二、三层的 MPLS VPN,可组建超大型的 MPLS VPN 核心网络,满足行业专网 VPN用户、企业网 VPN 用户的接入需求。

-全面的 IPv6 解决方案-

■全面支持 IPv6 协议族,支持 IPv6 邻居发现、ICMPv6、Path MTU 发现、DHCPv6 等 IPv6特性。

■支持基于 IPv6 的 Ping、Traceroute、Telnet、SSH、ACL 等,满足纯 IPv6 网络设备管理及业务控制的需要。

■支持 MLD、 MLD Snooping 等 IPv6 组播特性, 支持 IPv6 静态路由、 RIPng、 OSPFv3、 BGP4+等 IPv6 三层路由协议,为用户提供完善的 IPv6 二、三层解决方案。

■支持丰富的 IPv4 向 IPv6 过渡技术,包括:IPv6 手工隧道、自动隧道、6to4 隧道、ISATAP隧道等隧道技术,保证 IPv4 网络向 IPv6 网络的平滑过渡。

-完善的安全机制-

■设备级安全防护:先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范 DoS、TCP 的 SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限;

■完备的安全认证机制:支持 IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制。

■增强的业务安全机制: 支持相关路由协议的明文或 MD5 认证, 支持 uRPF 逆向路由查找技术,可有效控制非法业务;硬件级报文深度检测和过滤技术,支持对控制报文和数据报文的深度检测,从而有效隔离非法数据报文,提高网络系统的安全性。

-创新的绿色环保设计-

■智能的电源管理系统:S5900-24T6X 交换机采用先进的电源系统架构设计,实现高效的电源转换,独有的电源监控、缓启动等功能,实时监测整机运行状态,智能调节,深度节能。

■智能的风扇管理系统:智能风扇设计,支持自动调速,有效降低转速、减少噪声,同时延长了风扇的使用寿命。

■支持能效以太网功能,遵循国际标准 IEEE 802.3az,有效降低了能源消耗。

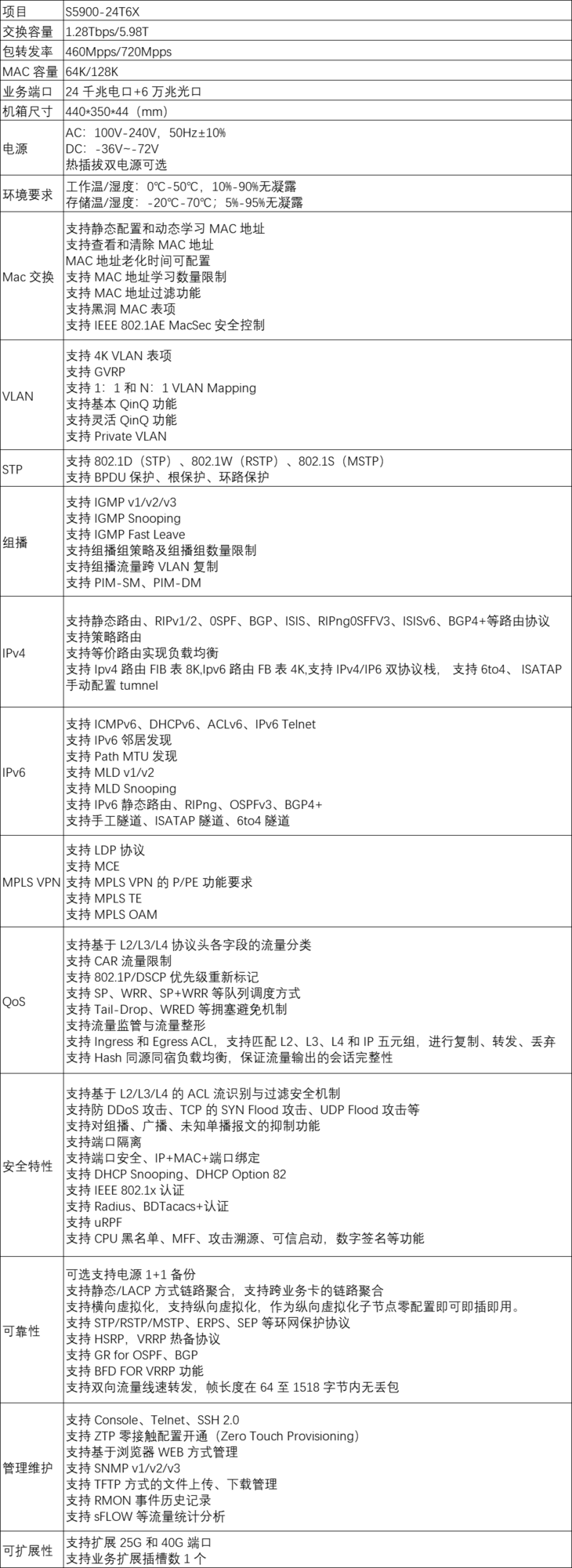

产品规格

项目

S5900-24T6X

S5900-24T6X-EI

S5900-48T6X

交换容量

1.28Tbps/5.98T

1.36Tbps/13.6Tbps

1.36Tbps/13.6Tbps

包转发率

460Mpps/720Mpps

460Mpps/720Mpps

560Mpps/770Mpps

MAC 容量

64K/128K

128K/256K

128K/256K

业务端口

24 千兆电口+ 6万兆光口

24 千兆电口+ 6万兆光口

48千兆电口+ 6万兆光口

机箱尺寸

440*350*44(mm)

电源规格

AC:100V-240V,50Hz±10%DC:-36V~-72V热插拔双电源可选

环境要求

工作温/ 湿度:0℃-50℃,10%-90% 无凝露存储温 / 湿度:-20℃-70℃;5%-95% 无凝露

Mac 交换

支持静态配置和动态学习MAC 地址支持查看和清除 MAC 地址

MAC 地址老化时间可配置

支持MAC 地址学习数量限制

支持MAC 地址过滤功能

支持黑洞MAC 表项

支持IEEE 802.1AE MacSec 安全控制

VLAN

支持4K VLAN 表项

支持GVRP3. 支持 1:1 和 N:1 VLAN Mapping

支持基本QinQ 功能

支持灵活QinQ 功能

支持Private VLAN

STP

支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP)

支持BPDU 保护、根保护、环路保护

组播

支持IGMP v1/v2/v3

支持IGMP Snooping

支持IGMP Fast Leave

支持组播组策略及组播组数量限制

支持组播流量跨VLAN 复制

支持PIM-SM、PIM-DM

IPv4

支持静态路由、RIPv1/2、OSPF、BGP、ISIS、RIPng OSPFv3、ISISv6、BGP4 + 等路由协议

支持策略路由

支持等价路由实现负载均衡

支持Ipv4 路由 FIB 表 8K,Ipv6 路由 FB 表 4K,

支持IPv4/IPv6 双协议栈,

支持6to4、ISATAP 手动配置 tunnel

IPv6

支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet

支持IPv6 邻居发现

支持Path MTU 发现

支持MLD v1/v25. 支持 MLD Snooping6. 支持 IPv6 静态路由、RIPng、OSPFv3、BGP4+

支持手工隧道、ISATAP 隧道、6to4 隧道

MPLS VPN

支持LDP 协议

支持MCE

支持MPLS VPN 的 P/PE 功能要求

支持MPLS TE

支持MPLS OAM

QoS

支持基于L2/L3/L4 协议头各字段的流量分类

支持CAR 流量限制

支持802.1P/DSCP 优先级重新标记

支持SP、WRR、SP+WRR 等队列调度方式

支持Tail-Drop、WRED 等拥塞避免机制

支持流量监管与流量整形

支持Ingress 和 Egress ACL,支持匹配 L2、L3、L4 和 IP 五元组,进行复制、转发、丢弃

支持Hash 同源同宿负载均衡,保证流量输出的会话完整性

安全特性

支持基于L2/L3/L4 的 ACL 流识别与过滤安全机制

支持防DDoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击等

支持对组播、广播、未知单播报文的抑制功能

支持端口隔离

支持端口安全、IP+MAC + 端口绑定

支持DHCP Snooping、DHCP Option 82

支持IEEE 802.1x 认证

支持Radius、BDTacacs + 认证

支持uRPF

支持CPU 黑名单、MFF、攻击溯源、可信启动,数字签名等功能

可靠性

可选支持电源1+1 备份

支持静态/ LACP 方式链路聚合,支持跨业务卡的链路聚合

支持横向虚拟化,支持纵向虚拟化,作为纵向虚拟化子节点零配置即可即插即用

支持STP/RSTP/MSTP、ERPS、SEP 等环网保护协议

支持HSRP,VRRP 热备协议

支持GR for OSPF、BGP7. 支持 BFD FOR VRRP 功能

支持双向流量线速转发,帧长度在64 至 1518 字节内无丢包

管理维护

支持Console、Telnet、SSH 2.0

支持ZTP 零接触配置开通(Zero Touch Provisioning)

支持基于浏览器WEB 方式管理

支持SNMP v1/v2/v3

支持TFTP 方式的文件上传、下载管理

支持RMON 事件历史记录

支持sFLOW 等流量统计分析

可扩展性

支持业务扩展插槽数:1 个

支持扩展:8端口千兆电接口扩展卡*1

                 8端口千兆SFP接口扩展卡*1

                 8端口万兆SFP+接口扩展卡*1

                 4端口25G接口扩展卡*1

                 2端口40G接口扩展卡*1
